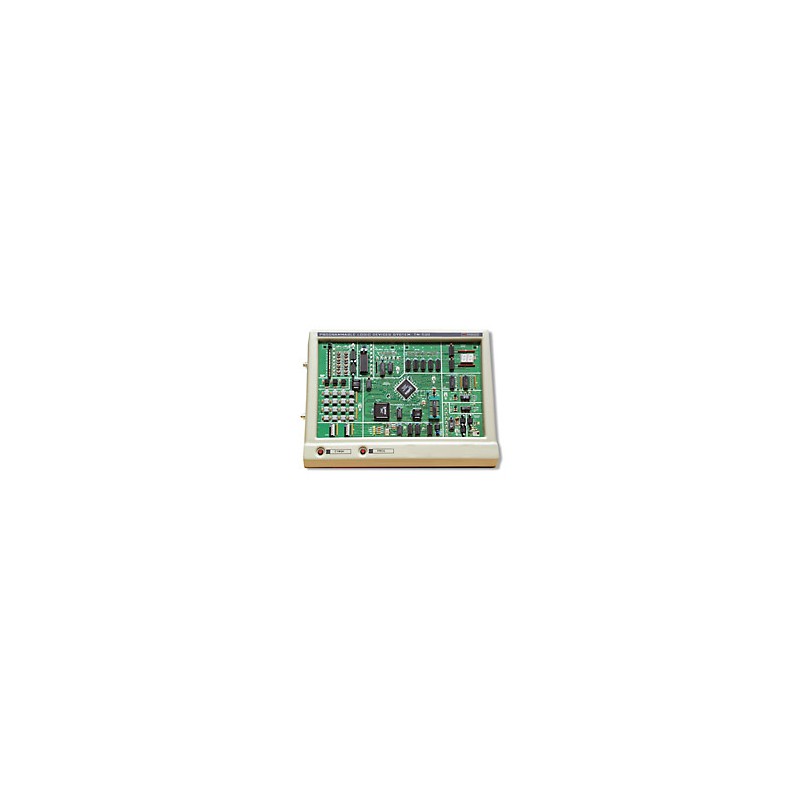

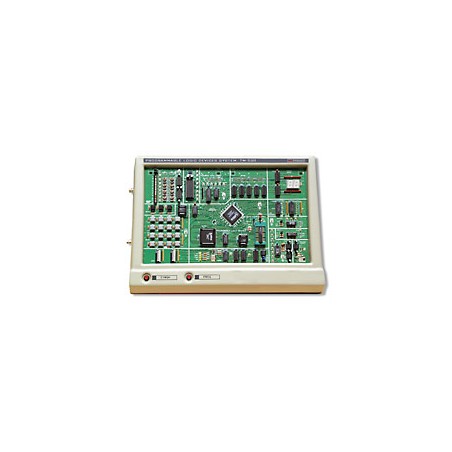

Le formateur TM-530 est un outil pédagogique innovant pour l’apprentissage rapide de la conception, de la programmation et du développement d’applications avec des dispositifs logiques programmables (PLD). Il peut également être utilisé, dans des environnements professionnels, en équipe pour l’expérimentation agile de conceptions logiques, sans avoir besoin de faire des connexions et des soudures, ou de perdre du temps à construire des circuits.

L’équipement se compose de: Logiciel de configuration / programmation de connexion, Logiciel de conception / compilation / simulation d’applications PLD, Module hardware + périphériques ISP, ainsi que de la documentation sur CD-ROM.

Le logiciel de configuration permet, en mode graphique, d’attribuer les connexions du PLD avec les différents éléments qui composent le module matériel, sans que l’étudiant ait besoin d’effectuer les connexions physiquement. Le même logiciel télécharge le fichier d’application (précédemment généré avec le logiciel de conception) sur les périphériques ISP « In System Programmable » du module hardware.

Avec le logiciel de conception, compilation et simulation des applications PLD, l’étudiant introduit la conception logique, au moyen de schémas ou ABEL-HDL, à partir de laquelle le fichier JEDEC est généré, qui est ensuite enregistré dans le PLD. Le fonctionnement de la conception peut être simulé fonctionnellement avant la gravure.

Grâce au module hardware, l’étudiant vérifie le fonctionnement réel de l’application. Le module hardware intègre deux dispositifs (ispGAL22V10 et ispLSI1024) de Lattice, une prise d’insertion nulle pour les périphériques GAL et un large ensemble d’entrées/sorties (micro-commutateurs, boutons-poussoirs, horloges, LEDs, écrans, convertisseurs A/D et D/A...) assignable par le logiciel de configuration. Il dispose également d’une sortie de bus parallèle.

CARACTÉRISTIQUES GÉNÉRALES

• Environnement graphique
• Programmation sur des périphériques logiques de type GAL : 16V8, 20V8 et 22V10.
• Sockets d’insertion Null pour les GAL.
• Programmation de périphériques logiques embarqués ispGAL22V10 et ispLSI1024.
• Affectation logicielle flexible des entrées/sorties sur le périphérique logique en fonction de l’application.
• Communication du formateur/programmeur avec le PC via un port parallèle.
• Alimentation intégrée.

ENTRÉES ET SORTIES

• 1 x convertisseur D/A 8 bits
• 1 x convertisseur A/D de 8 canaux et 8 bits
• 2 affichages de 7 segments
• 2 sorties via relais
• 16 commutateurs
• 1 oscillateur variable
• 16 diodes LED
• 2 boutons-poussoirs
• 1 clavier hexadécimal
• 1 connecteur d’application

PRATIQUES (EXTRAIT)

• Portes de base: NON, ET, OU, NAND, NOR, XOR, NXOR
• Multiplexeur/Démultiplexeur
• Encodeur/Décodeur
• Adder de 4, 8, ... bits
• Comparateur
• Archives
• Comptable
• Détecteur de séquence
