[MO-270] Modulateur DTMB professionnel pour réseaux MFN

Modulateur DTMB pour la télévision numérique terrestre (TNT) avec double entrée DVB-ASI et double sortie (IF et RF). Il comprend plusieurs modes de test.

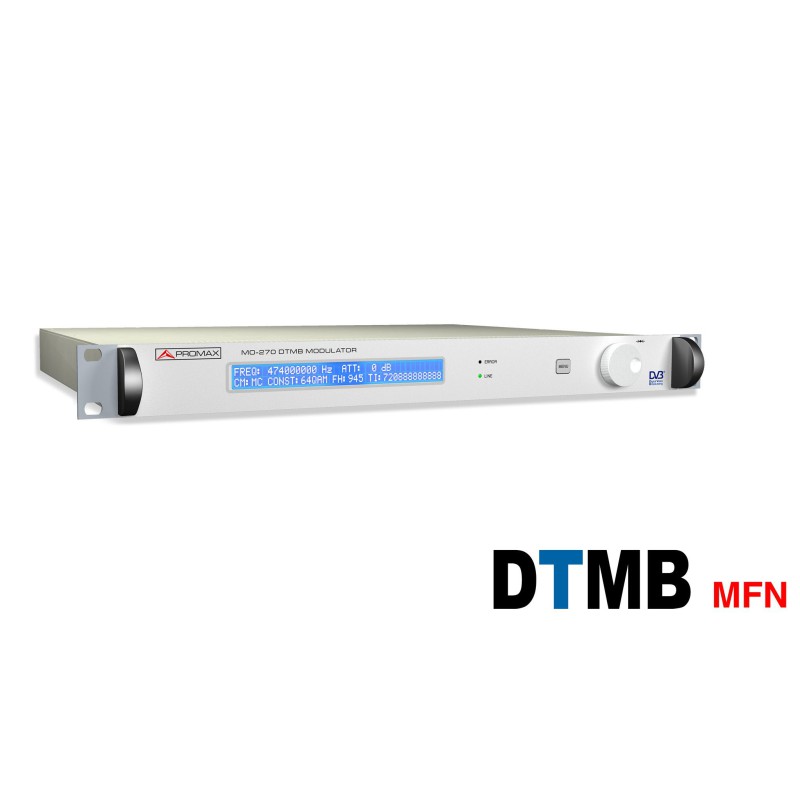

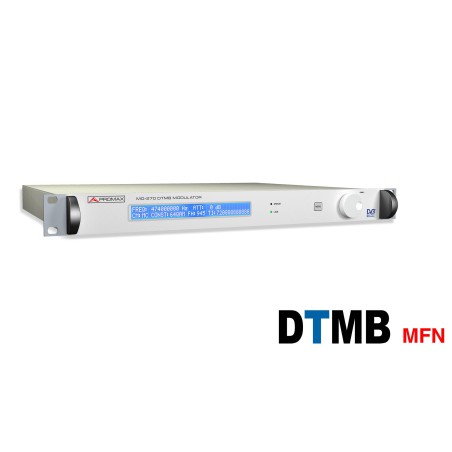

Le MO-270 est un modulateur DTMB de 19 pouces monté en rack (GB20600-2006). Il dispose de deux entrées MPEG-2 TS (ASI). L’équipement peut générer un signal TS supplémentaire pour générer des signaux DTMB même en l’absence de signaux d’entrée TS réels.

Le MO-270 peut être utilisé dans les réseaux multifréquences (MFN). Le codage numérique et le processus de modulation sont effectués par dispositifs logiques programmables basés sur la propre technologie de PROMAX. Cela lui donne une conception très flexible, pour s’adapter à n’importe quelle application particulière et offrir une large gamme de fonctions à faible coût.

Parmi ses principales caractéristiques figurent le mode de fonctionnement monoporteur ou multiporteur, la haute résolution en fréquence et le MER élevé.

La fréquence de sortie du modulateur est sélectionnable entre 45 et 875 MHz (avec un signal IF interne de 31 à 36 MHz) et est conçue pour fonctionner dans les réseaux MFN, avec réglage à partir du panneau avant à l’aide des touches de curseur à côté de l’écran LCD.

SPÉCIFICATIONS

  • Entrées MPEG-2 TS: 2xDVB-ASI
  • Paquets TS: 188 ou 204 octets (détection automatique), modes burst et continu.
  • Type de réseau: MFN (multifréquence)
  • Adaptation du bitrate : Packet stuffing et OCR restamping.
  • Sortie IF : Réglable de 31 à 36 MHz, polarité sélectionnable, MER > 43 dB.
  • Sortie RF: De 45 à 875 MHz réglable, polarité sélectionnable, puissance (moyenne) de 80 dBμV environ, MER > 38 dB.
  • Paramètres DTMB réglables: Porteuse (simple / multiple), Longueur de l’en-tête (symboles 420/595/945), Phase d’en-tête (fixe / rotation), Taux FEC (0,4 / 0,6 / 0,8), Constellations (4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM), Time Interleaving (240 / 720)
  • Générateur de bruit et simulateur de canal: Inclus. Génération de bandes de base complexe entièrement numérique.
  • Générateur d’écho: Inclus
  • Modes de test: Porteuse unique, génération de paquets TS
  • Connectivité: Interface RS-232C
  • Alimentation : 90 à 250 V AC 50/60 Hz
  • Consommation: 20 W
  • Poids net: 6,3 Kg.
