[MO-180] Modulateur professionnel DVB-T et DVB-H pour la distribution SFN/MFN

Modulateur DVB-T ou DVB-H avec triple entrée de Transport Stream MPEG-2 (2xASI, 1xSPI) et double sortie (IF et RF). Il comprend différents modes de test et filtrage PID.

2 700,00 €
Quantité
Derniers articles en stock

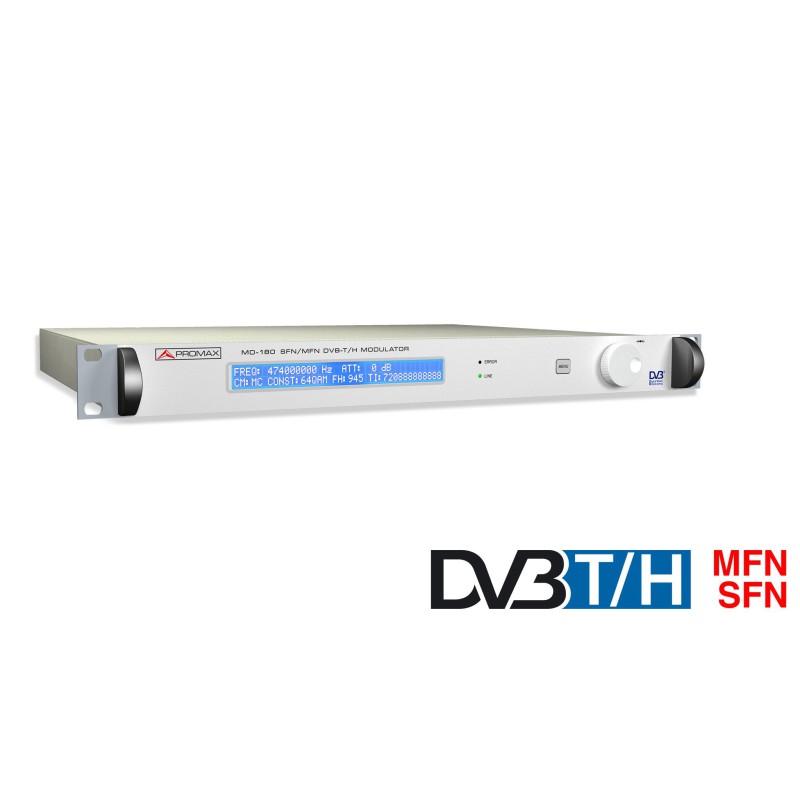

Le MO-180 est un modulateur DVB-T/H de SFN/MFN qui se présente sous forme de rack 1U de 19”. Ce modulateur dispose de trois entrées MPEG-2 TS (2xASI, 1xSPI). Il possède également une entrée de 1 pps de 10 MHz (quel permet la synchronisation SFN) et une sortie de 10 MHz.

Il peut fonctionner en mode esclave (connecté au bitrate de l’entrée TS) ou en mode maître (connecté à une référence TCXO interne/externe). Inclut le réampillage PCR avec injection de paquets NULL TS pour adapter le bitrate à la valeur requise.

Le MO-180 est compatible avec les modes 2k et 8k, ainsi que la transmission hiérarchique, et peut être utilisé dans les réseaux SFN et MFN. La fréquence de sortie du modulateur est sélectionnable entre 45 et 875 MHz et est conçue pour fonctionner sur les réseaux MFN ou SFN, avec réglage à partir du panneau avant à l’aide des touches du curseur et l’écran LCD.

SPÉCIFICATIONS

  • Entrées MPEG-2 TS: 2xDVB-ASI, 1xDVB-SPI
  • Fonctionnement en mode maître (MFN) : Avec référence TCXO interne ou GPS externe de 10 MHz
  • Fonctionnement en mode esclave (MFN) : Bitrate TS inférieur à celui défini dans la spécification DVB-T/H.
  • SFN : Référence de 10 MHz externe ou bitrate TS d’entrée.
  • Caractéristiques supplémentaires: Changement automatique entre les entrées ASI en cas de perte de synchronisation.
  • Entrée GPS: Entrée 10 MHz ou entrée PPS.
  • Sortie IF : Polarité normale ou inversée.
  • Sortie RF : 45 à 875 MHz
  • Paramètres DVB-T/H : Porteuses (2, 4, 8k), Plages de garde (1/4, 1/8, 1/16, 1/32), Taux de code HP/LP (1/2, 2/3, 3/4, 5/6, 7/8), Constellations (QPSK, 16QAM, 64QAM), Bande passante de canal (5, 6, 7, 8 MHz).
  • Modes de test: Suppress Carriers, Pilot Carriers, Single Carrier, TS Test Packages, Sequences PRBS, Erroneous Bit Injection
  • Interface de contrôle: RS-232C (SNMP en option)
  • Alimentation : 90 à 250 V AC 50/60 Hz
  • Consommation: 20 W
  • Poids net: 6,3 Kg.
  • Dimensions: Rack 1U: 482.6 (Largeur) × 44.4 (Hauteur) × 381 (Profondeur) mm
