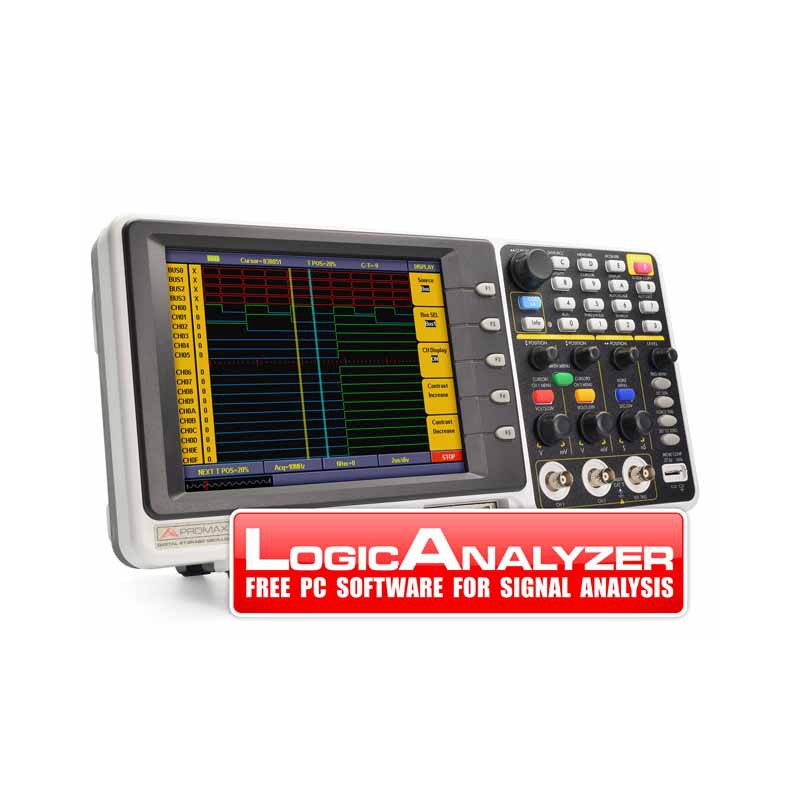

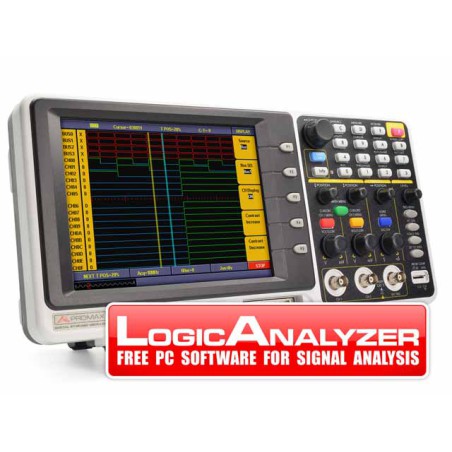

Le OL-612 est un oscilloscope multifonction avancé et un analyseur logique de 16 voies.

L’oscilloscope numérique dispose d’une bande passante de jusqu’à 200 MHz et une vitesse d’échantillonnage en temps réel de jusqu’à 2 Géch/s. Son large écran TFT de 8’’ permet une facile lecture des mesures et une utilisation très conviviale.

Ils incluent des fonctions avancées telles que plusieurs modes de trigger, 20 mesures automatiques, mémorisation de formes d’onde et interface USB.

L’analyseur logique de 16 voies qui est intégré dispose d’une bande passante de jusqu’à 200 MHz et un taux d’échantillonnage de jusqu’à 1Géch/s. Grâce au logiciel gratuit, il est possible de le brancher sur un PC pour télécharger et analyser les données.


SPÉCIFICATIONS (OSCILLOSCOPE)

• Largeur de bande: 100 MHz
• Échantillonage : 2 GS/s
• Échelle horizontale : 2 à 100 s/div, 1-2-5 pas
• Temps de montée: ≤ 3.5 ns
• Trigger: Edge, Pulse, Video, Slope
• Voies: 2 + 1 (externe)
• Écran: LCD TFT couleur, 8”, 640x480 pixels
• Isolement entre canaux: 100:1 (50 Hz), 40:1 (10 MHz)
• Max tension d’entrée : 400 V (PK-PK) (DC+AC, PK-PK)
• Précision de gain DC: ±3%
• Longueur de l’enregistrement de données: 2 M
• Coefficients d’atténuation de sonde: 1x, 10x, 100x, 1000x
• Précision temporelle du taux d’échantillonnage: ±100 ppm
• Interpolation: sin(x) / x
• Acouplement d’entrée: CC, CA et GND
• Résolution verticale (A/D): résolution 8 bits (2 canaux en même temps)
• Sensibilité verticale : 2 mV à 10 V/div
• Modes de trigger: Auto, Normal, Single
• Fréquence du Line / Field (Vidéo): NTSC, PAL et SECAM
• Mesures sur curseur: ΔV et ΔT entre curseurs
• Fonctions mathématiques: Addition, Soustraction, Multiplication, Division, FFT
• Stockage de formes d'onde: 4 formes d’ondes
• Figure de Lissajous: (Largeur de bande intégrale) Différence de phase: ± 3 degrés
• Interfaces de communication: USB 1.1, USB pour stockage des fichiers, RS-232 (en option)
• Alimentation : 100 à 240 V AC, 50/60 Hz CAT II
• Dimensions: 348 (L.) x 170 (H.) x 78 (P.) mm
• Poids: 1,5 kg
• Accessoires: Sonde passive (x2), Câble de secteur, Câble USB, Guide de référence rapide
• Mesures automatiques: 20 mesures automatiques

SPÉCIFICATIONS (ANALYSEUR LOGIQUE)

• Taux d’échantillonnage en temps réel : 20 S/s à 1 GS/s
• Largueur de bande: 200 MHz
• Canaux: 16
• Longueur de l’enregistrement: Max 4M par voie
• Impédance d'entrée: 660 kΩ ±5% en parallèle avec 15 ±5 pF
• Modes de trigger: Edge, Bus, State, Data Alignment, Data Width, Distributed Queue
• Tension de seuil : -6 V à +6 V
• Position de fixation du trigger: Pre-trigger, Mid-trigger et Re-Trigger
• Gamme du signal d'entrée: -30 à 30 V
• Recherche de données : Disponible
• Système de données: Binaire, Décimal, Hex
• Filtre numérique: 0, 1, 2 en option
• Stockage en pendrive : Stockage de la configuration sur les clés USB
