[OD-624] Oscilloscope numérique de 200 MHz et 2 GS/s professionnelle tactile, avec USB pour PC et stockage, RJ45 et VGA

Oscilloscope numérique avec un écran tactile de 8”. Bande passante de 200 MHz et un taux d’échantillonnage en temps réel de jusqu’à 2 Géch/s. Interfaces USB 2.0, USB pour stockage des fichiers, LAN et VGA.

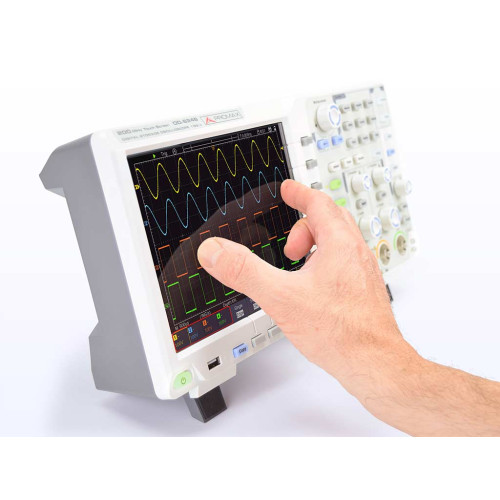

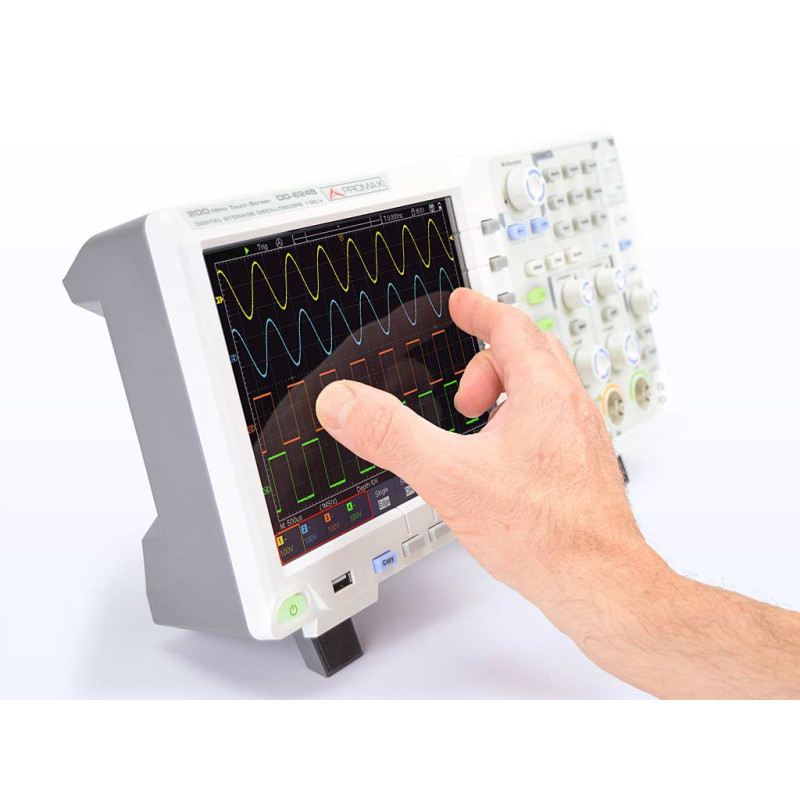

Le oscilloscope numérique PROMAX OD-624 présente une bande passante de jusqu’à 200 MHz et un taux d’échantillonnage en temps réel de jusqu’à 2 Géch/s. Cet oscilloscope numérique de gamme professionnelle dispose d’un grand écran tactile de 8”.

Ils incluent des fonctions avancées telles que plusieurs modes de trigger, 20 mesures automatiques, mémorisation de formes d’onde et interface USB.

Un design compacte et un poids réduit font de ces oscilloscopes numériques PROMAX les instruments parfaits non seulement pour l’utilisation au laboratoire ou dans les lignes de production, mais aussi pour les cas où il est nécessaire de transporter l’appareil d’un endroit à un autre : maintenance de voitures, enseignement et formation, etc.

  • Largeur de bande: 200 MHz
  • Échantillonage : 2 GS/s
  • Échelle horizontale : 2 ns/div à 100 s/div, 1-2-5 pas
  • Temps de montée: ≤ 1.7 ns
  • Trigger: Edge, Pulse, Video, Slope
  • Voies: 4
  • Affichage: TFT couleur tactile 8” , 800x600 pixels
  • Isolement entre canaux: 100:1 (50 Hz), 40:1 (10 MHz)
  • Max tension d’entrée (entrée 1 MΩ): 400 V (PK-PK) (DC + AC PK-PK)
  • Max tension d’entrée (entrée 50Ω): 5 V (PK-PK) (DC + AC PK-PK)
  • Précision de gain DC: ±3%
  • Précision de gain DC: ±3%
  • Longueur de l’enregistrement de données: 7,6 M
  • Coefficients d’atténuation de sonde: 1x, 10x, 100x, 1000x
  • Précision temporelle du taux d’échantillonnage: ±100 ppm
  • Interpolation: sin(x) / x
  • Acouplement d’entrée: CC, CA et GND
  • Résolution verticale (A/D): Résolution 8 bits (4 canaux en même temps)
  • Sensibilité vertical : 2 mV à 10 V/div
  • Modes de trigger: Auto, Normal, Single
  • Fréquence du Line / Field (Vidéo): NTSC, PAL et SECAM
  • Mesures sur curseur: ΔV et ΔT entre curseurs
  • Fonctions mathématiques: Addition, Soustraction, Multiplication, Division, FFT
  • Stockage de formes d'onde : 4 formes d’ondes de référence
  • Figure de Lissajous: (Largeur de bande intégrale) Différence de phase: ± 3 degrésss
  • Interfaces de communication: USB 2.0, USB pour stockage des fichiers, LAN, VGA
  • Alimentation : 100 à 240 V AC, 50/60 Hz CAT II
  • Dimensions: 380 (L.) x 180 (H.) x 115 (P.) mm
  • Poids: 1,9 kg
  • Accessoires: Sonde passive (x2), Câble de secteur, Câble USB, Guide de référence rapide
  • Mesures automatiques: 20 mesures automatiques



OD-624B

Références spécifiques
