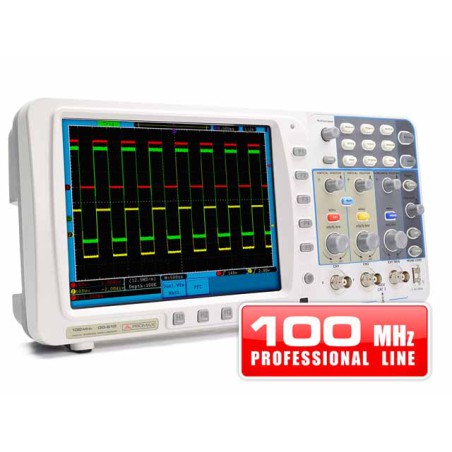

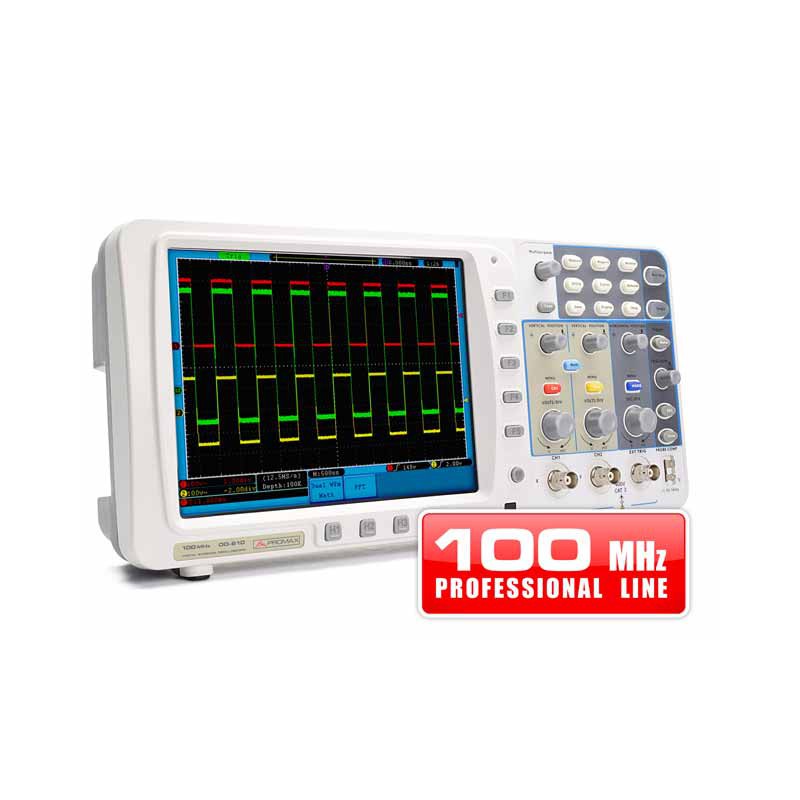

Le oscilloscope numérique PROMAX OD-610 présente une bande passante de jusqu’à 100 MHz et un taux d’échantillonnage en temps réel de jusqu’à 1 Géch/s. Cet oscilloscope numérique de gamme professionnelle dispose d’un grand écran de 8”.

Ils incluent des fonctions avancées telles que plusieurs modes de trigger, 20 mesures automatiques, mémorisation de formes d’onde et interface USB.

Un boîtier ultra fin (uniquement 8 cm de profondeur), un design compacte et un poids réduit font de ces oscilloscopes numériques PROMAX les instruments parfaits non seulement pour l’utilisation au laboratoire ou dans les lignes de production, mais aussi pour les cas où il est nécessaire de transporter l’appareil d’un endroit à un autre : maintenance de voitures, enseignement et formation, etc.

• Largeur de bande: 100 MHz
• Échantillonage : 1 GS/s
• Échelle horizontale : 4 ns à 100 s/div, 1-2-4 pas
• Temps de montée : ≤ 3.5 ns
• Trigger: Edge, Pulse, Video, Slope
• Voies: 2 + 1 (externe)
• Écran: LCD TFT couleur, 8” 800x600 pixels
• Isolement entre canaux: 100:1 (50 Hz), 40:1 (10 MHz)
• Max tension d’entrée: 400 V (PK-PK) (DC+AC, PK-PK)
• Précision de gain DC: ±3%
• Longueur de l’enregistrement de données: 10 K
• Facteur d’atténuation de la sonde: 1x, 10x, 100x, 1000x
• Coefficients d’atténuation de sonde: 1x, 10x, 100x, 1000x
• Précision temporelle du taux d’échantillonnage: ±100 ppm
• Interpolation: sin(x) / x
• Acouplement d’entrée: CC, CA et GND
• Résolution verticale (A/D): Résolution 8 bits (2 canaux en même temps)
• Sensibilité verticale : 2 mV à 10 V/div
• Modes de trigger: Auto, Normal, Single
• Fréquence du Line / Field (Vidéo): NTSC, PAL et SECAM
• Mesures sur curseur: ΔV et ΔT entre curseurs
• Fonctions mathématiques: Addition, Soustraction, Multiplication, Division, FFT
• Stockage de formes d'onde: 15 formes d'ondes
• Figure de Lissajous: (Largeur de bande intégrale) Différence de phase: ± 3 degrés
• Interfaces de communication: USB 2.0, USB pour stockage des fichiers, LAN, RS-232
• Alimentation: De 100 à 240 V AC, 50/60 Hz, CAT II
• Dimensions: 348 (L.) x 170 (H.) x 78 (P.) mm
• Poids: 1,5 kg
• Accessoires: Sonde passive (x2), Câble de secteur, Câble USB, Guide de référence rapide
• Mesures automatiques: 20 mesures automatiques
