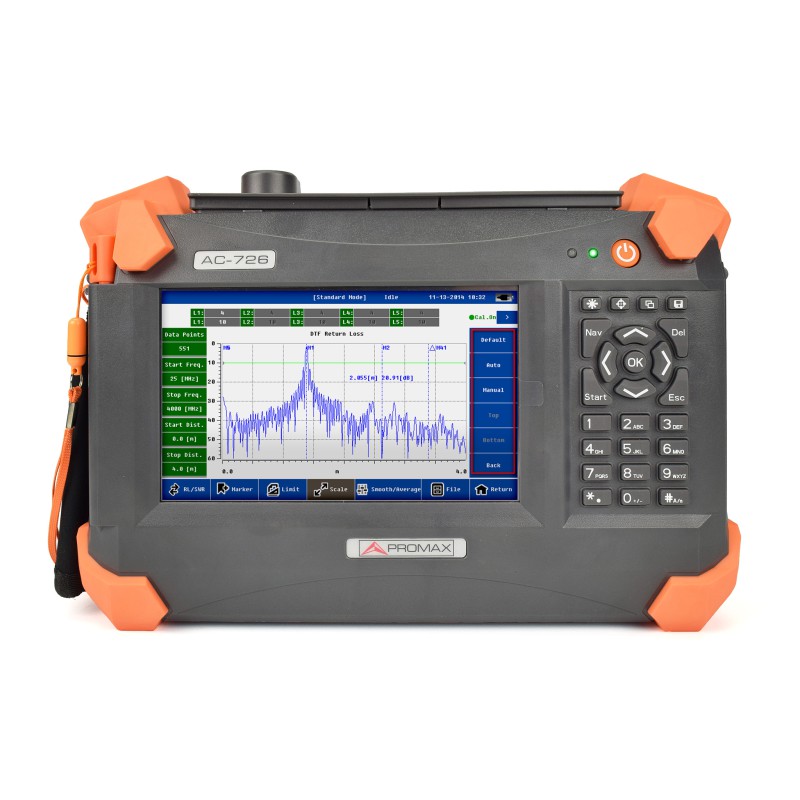

[AC-726] Analyseur de radiocommunication 4 GHz, analyse des pertes de retour, VSWR et batterie 8 h

traits

Réflectomètre pour câbles RF conçu pour les fabricants de systèmes de transmission et de réception. Comprend l’analyse DTF-Return Loss, DTF-VSWR (distance à la défaillance en ondes stationnaires), les pertes de câble, etc. Applications pour 2G, 3G, 4G, WiMAX.

L’AC-726 est un analyseur qui permet de connaître l’adaptation d’impédance des lignes de transmission RF pour confirmer que la puissance transmise par l’équipement émetteur atteint parfaitement les différents points des tourelles dans lesquelles se trouvent les antennes. Il s’agit d’un réflectomètre pour câbles RF basé sur la technologie de mesure FDR (Frequency Domain Reflectometry) qui permet de savoir à quelle distance une défaillance ou une inadaptation se produit.

Effectue l’analyse de la perte de retour DTF (distance à la défaillance des pertes de retour), DTF-VSWR (distance à la défaillance des ondes stationnaires) ainsi que des pertes de retour et des pertes stationnaires en fonction de la fréquence. Une autre mesure très importante est celle des pertes des câbles en fonction de la fréquence. L’équipement dispose d’un connecteur USB pour transférer des données et prendre des captures d’écran en plus d’un RJ45 pour se connecter en réseau. C’est un produit essentiel pour les professionnels de la RF, quel que soit leur dévouement, ainsi que pour les fabricants de câbles, de systèmes de transmission et d’antennes.

  • Gamme de fréquences: De 25 MHz à 4000 MHz
  • Résolution de fréquence: 100 kHz
  • Précision de fréquence: ±25 ppm
  • Puissance de sortie: 0 dBm (typique)
  • Capacité anti-brouillage: Fréquence: -5 dBm / Canal: +17 dBm
  • Pertes de retour : 0 à 60 dB (résolution 0,01 dB)
  • VSWR : 1 à 65 (résolution 0.01)
  • Pertes de câble : 0 à 30 dB (résolution 0,01 dB)
  • Distance de défaut : 0 à 60 dB (longueur 1500 m)
  • Points de mesure: Jusqu’à 1103
  • Mémoire de stockage : jusqu’à 2000 traces
  • Directivité : 42 dB (après étalonnage)
  • Immunité aux interférences (dans le canal) : 17 dBm > 1 MHz de distance par rapport à la fréquence porteuse
  • Immunité aux interférences (en fréquence): -5 dBm, à moins de ± 10 kHz de la fréquence porteuse
  • Connecteur: Type N, femelle
  • Impédance d’entrée: 50 Ω
  • Écran: écran tactile résistif de 7 pouces; Résolution 800 x 480
  • Interface de données: 1x hôte USB, 1x périphérique USB, 1xLAN 10M / 100M
  • Mémoire de stockage : > 2000 traces
  • Langue: Espagnol, Anglais
  • Batterie interne: Lithium 11.1 V 7800 mA rechargeable
  • Adaptateur externe : 110 à 240 V (50 à 60 Hz) sortie CC 16 V / 3,75 A
  • Poids net: 2,5 Kg.
  • Dimensions: 290 (Largeur) × 175 (Hauteur) × 75 (Profondeur) mm
