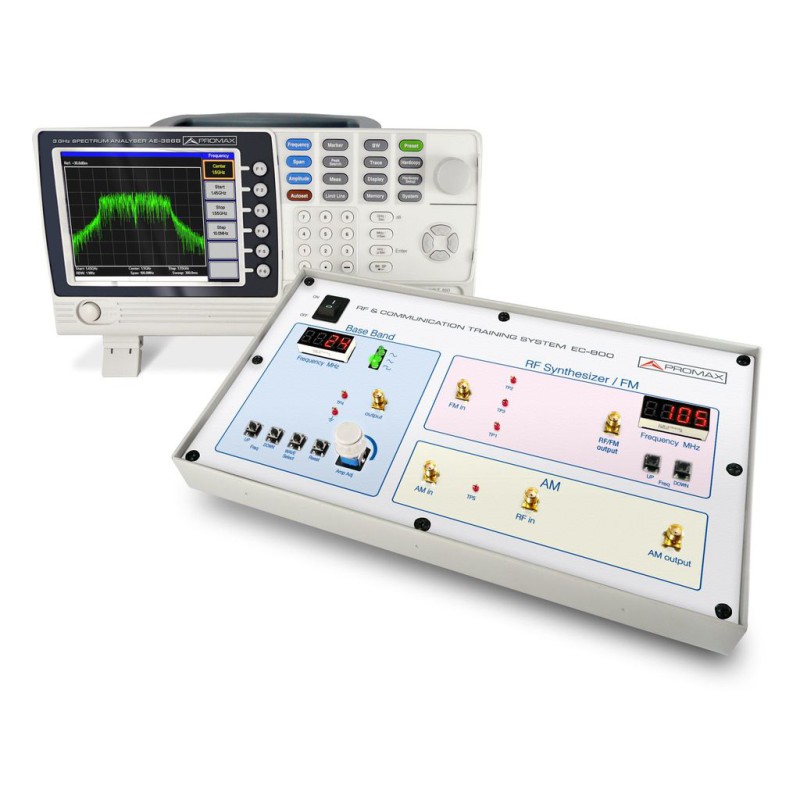

[EC-800] Formateur de communication de base et de radiofréquence (RF)

Le entraîneur basique de radiofréquence EC-800 de PROMAX complète la gamme d’équipements didactiques pour les télécommunications.

Avec l’analyseur de spectre AE-366 B, ils constituent un environnement éducatif RF très approprié pour les centres éducatifs qui fournissent une formation professionnelle comprenant des connaissances sur les RF.

Dans la même lignée que les autres autocars, il est conçu dans un petit bureau, dans lequel il comprend toutes les pratiques nécessaires pour reconnaître les paramètres les plus importants qui doivent être pris en compte dans les modulations de base de AM et FM. Les fréquences de travail des porteuses atteignent jusqu’à 920 MHz et peuvent être modulées par des signaux sinusoïdaux, carrés ou triangulaires jusqu’à 3 MHz.

Les différentes applications pratiques réalisées par l’entraîneur affichent devant l’étudiant une gamme très complète de possibilités orientées vers la manipulation et la mesure des circuits de modulation élémentaires.

ESSAIS INCLUS:

1. Fonctionnement de base d’un analyseur de spectre
2. Mesure d’une forme d’onde en bande de base
3. Différentes bandes de base de forme d’onde et la mesure de leurs harmoniques
4. Mesure de porteuse RF
5. Mesure du signal AM
6. Mesure du signal FM
7. Utilisation de l’analyseur de spectre dans les systèmes de communication
8. Mesure des produits de communication
9. Applications dans les lignes de production

SPÉCIFICATIONS

• Formes d’onde en bande de base : sinusoïdales, carrées et triangulaires (0,1 à 3 MHz)
• Analyse FM/RF : Marge réglable ≥ 45 MHz (870 à 920 MHz)
• Déviation FM maximale: > 3 MHz
• Différence de crête AM: ≥ -18 dBm
• Nombre de stages inclus : 9
• Accessoires inclus: Câbles RF (2x100 mm, 1x800 mm), Antenne, Câble réseau, Adaptateur N-SMA, CD-ROM avec manuels de pratique et d’enseignant
