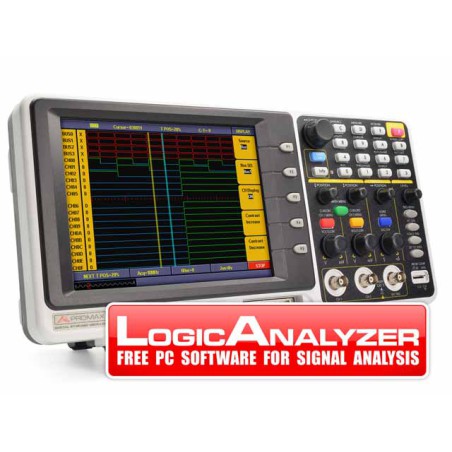

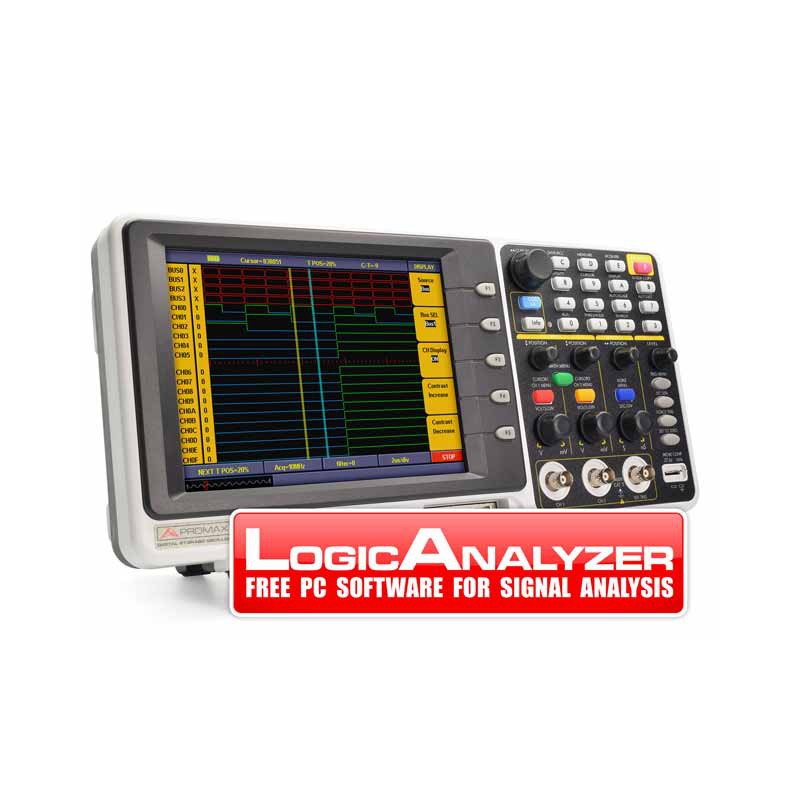

El OL-612 de PROMAX es un osciloscopio multifunción avanzado y un analizador lógico de 16 canales.

El osciloscopio digital presenta un ancho de banda de hasta 100 MHz y un muestreo en tiempo real de hasta 2 GS/s. La gran pantalla TFT de 8” garantiza unas medidas y una experiencia de usuario rápidas y confortables.

Incluyen funciones avanzadas tales como diferentes modos de trigger, 20 medidas automáticas, almacenamiento de formas de onda y conectividad USB.

El analizador lógico de 16 canales integrado ofrece un ancho de banda de hasta 200 MHz y una tasa de muestreo de hasta 1 GS/s. Al conectarlo a un PC, la aplicación gratuita de software trabaja con el equipo y permite descargar, almacenar, cargar y analizar los datos.

ESPECIFICACIONES DEL OSCILOSCOPIO

• Ancho de banda: 100 MHz
• Muestreo: 2 GS/s
• Escala horizontal: De 2 a 100 s/div, pasos de 1-2-5
• Tiempo de subida (rise time): ≤ 3,5 ns
• Trigger: Flanco, Pulso, Vídeo, Pendiente, Alternado
• Canales: 2 + 1 (externo)
• Pantalla: TFT color 8”, 640x480 píxeles
• Aislamiento de canal: 100:1 (50 Hz), 40:1 (10 MHz)
• Máx. tensión de entrada: 400 V (PICO-PICO) (CC + CA PICO-PICO)
• Precisión de ganancia CC: ±3%
• Longitud de registro: 2 M
• Factor de atenuación de sonda: 1x, 10x, 100x, 1000x
• Precisión Tasa muestreo/Tiempo relé: ±100 ppm
• Interpolación: sin(x) / x
• Acoplo de entrada: CC, CA y Tierra
• Conversor A/D: Resolución de 8 bits (2 canales simultáneos)
• Sensibilidad vertical: 2 mV a 10 V/div
• Modos de trigger: Auto, Normal, Único
• Frecuencia de Línea/Cuadro (vídeo): NTSC, PAL y SECAM
• Medida de cursor: ΔV y ΔT entre cursores
• Funciones matemáticas: Suma, Resta, Multiplicación, División, FFT
• Almacenamiento de formas de onda: 4 formas de onda
• Figura Lissajous: (Ancho de banda completo). Diferencia de fase: ±3 grados
• Interfaces de comunicación: USB 1.1, USB para almacenamiento de ficheros, RS-232 (opcional)
• Alimentación: De 100 a 240 V AC, 50/60 Hz CAT II
• Dimensiones: 348 (Ancho) x 170 (Alto) x 78 (Profundidad) mm
• Peso: 1,5 kg
• Accesorios incluidos: 2 Sondas pasivas, Cable de red, Cable USB, Guía rápida
• Medidas automáticas: 20 medidas automáticas

ESPECIFICACIONES DEL ANALIZADOR LÓGICO

• Tasa de muestreo en tiempo real: De 20 S/s a 1 GS/s
• Ancho de banda: 200 MHz
• Canales: 16
• Longitud de registro: Máx 4M por canal
• Impedancia de entrada: 660 kΩ ±5% en paralelo con 15 ±5 pF
• Modos de disparo: Flanco, Bus, Patrón, Cola secuencia de datos, Cola distribuida, Ancho de cola de datos
• Umbral de tensión: De -6 V a +6 V
• Configuración de posición de disparo: Pre-trigger, Mid-trigger y Re-trigger
• Margen de señal de entrada: De -30 a 30 V
• Búsqueda de datos: Disponible
• Sistema de datos: Binario, Decimal, Hexadecimal
• Filtro digital: 0, 1, 2 opcional
• Almacenamiento: Almacenamiento de configuración en pendrives
