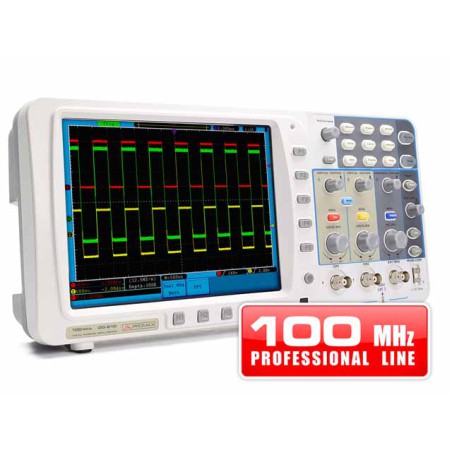

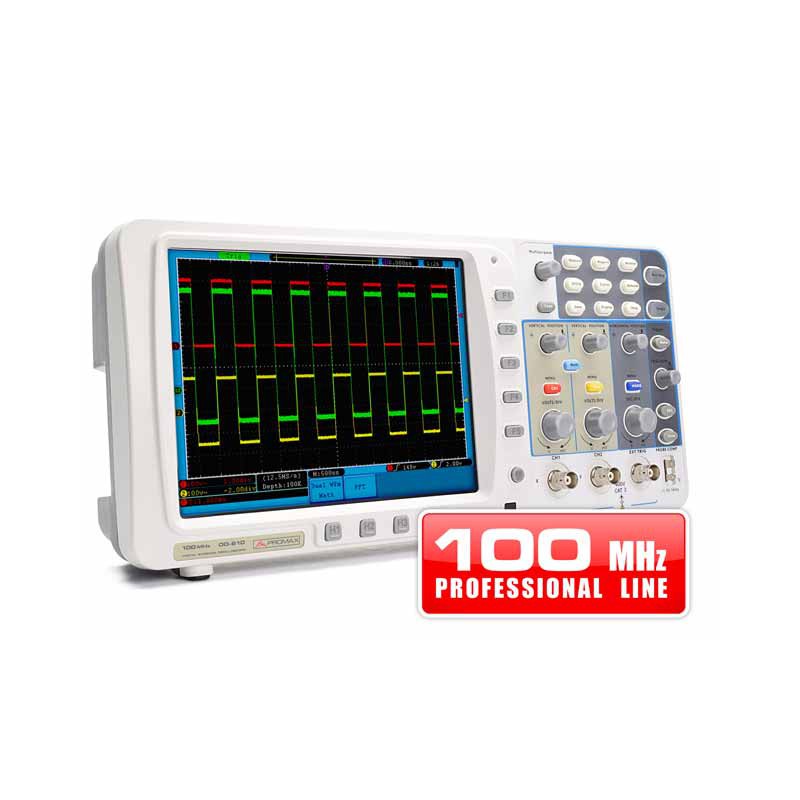

Osciloscopio digital de 100 MHz OD-610

Osciloscopio digital (100 MHz) profesional con control remoto

Osciloscopio digital profesional con 20 medidas automáticas, almacenamiento de formas de onda y conexión USB, LAN y RS-232.

El osciloscopio digital modelo OD-610 de PROMAX presenta un ancho de banda de hasta 100 MHz y una tasa de muestreo en tiempo real de hasta 1 GS/s. Este osciloscopio digital de gama profesional dispone de una pantalla de grandes dimensiones de 8”.

Incluyen funciones avanzadas tales como diferentes modos de trigger, 20 medidas automáticas, almacenamiento de formas de onda y conectividad USB.

Su cuerpo ultra fino (solo 8 cm de profundidad), diseño compacto y poco peso convierten a estos osciloscopios digitales PROMAX en ideales no solo para aplicaciones de sobremesa como diseño de circuitos o líneas de producción sino también para aquellos casos que requieren transportar el instrumento de un lugar a otro: Mantenimiento de automóviles, educación y formación, etc.

  • Ancho de banda: 100 MHz
  • Muestreo: 1 GS/s
  • Escala horizontal: 4 ns a 100 s/div, pasos de 1-2-4
  • Tiempo de subida (rise time) : ≤ 3,5 ns
  • Trigger: Flanco, Pulso, Vídeo, Pendiente, Alternado
  • Canales: 2 + 1 (externo)
  • Pantalla: TFT color 8”, 800x600 píxeles
  • Aislamiento de canal: 100:1 (50 Hz), 40:1 (10 MHz)
  • Máx. tensión de entrada: 400 V (PICO-PICO) (CC + CA PICO-PICO)
  • Precisión de ganancia CC: ±3%
  • Longitud de registro: 10 M
  • Factor de atenuación de sonda: 1x, 10x, 100x, 1000x
  • Precisión Tasa muestreo/Tiempo relé: ±100 ppm
  • Interpolación: sin(x) / x
  • Acoplo de entrada: CC, CA y Tierra
  • Conversor A/D: Resolución de 8 bits (2 canales simultáneos)
  • Sensibilidad vertical: 2 mV a 10 V/div
  • Modos de trigger: Auto, Normal, Único
  • Frecuencia de Línea/Cuadro (vídeo): NTSC, PAL y SECAM
  • Medida de cursor: ΔV y ΔT entre cursores
  • Funciones matemáticas: Suma, Resta, Multiplicación, División, FFT
  • Almacenamiento de formas de onda: 15 formas de onda
  • Figura Lissajous: (Ancho de banda completo). Diferencia de fase: ±3 grados
  • Interfaces de comunicación: USB 2.0, USB para almacenamiento de ficheros, LAN, RS-232
  • Alimentación: De 100 a 240 V AC, 50/60 Hz CAT II
  • Dimensiones: 348 (Ancho) x 170 (Alto) x 78 (Profundidad) mm
  • Peso: 1,5 kg
  • Accesorios incluidos: 2 Sondas pasivas, Cable de red, Cable USB, Guía rápida
  • Medidas automáticas: 20 medidas automáticas
