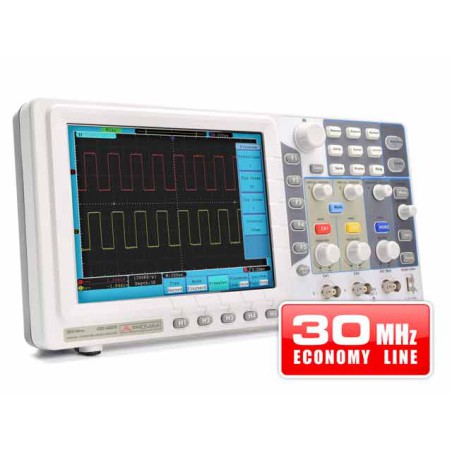

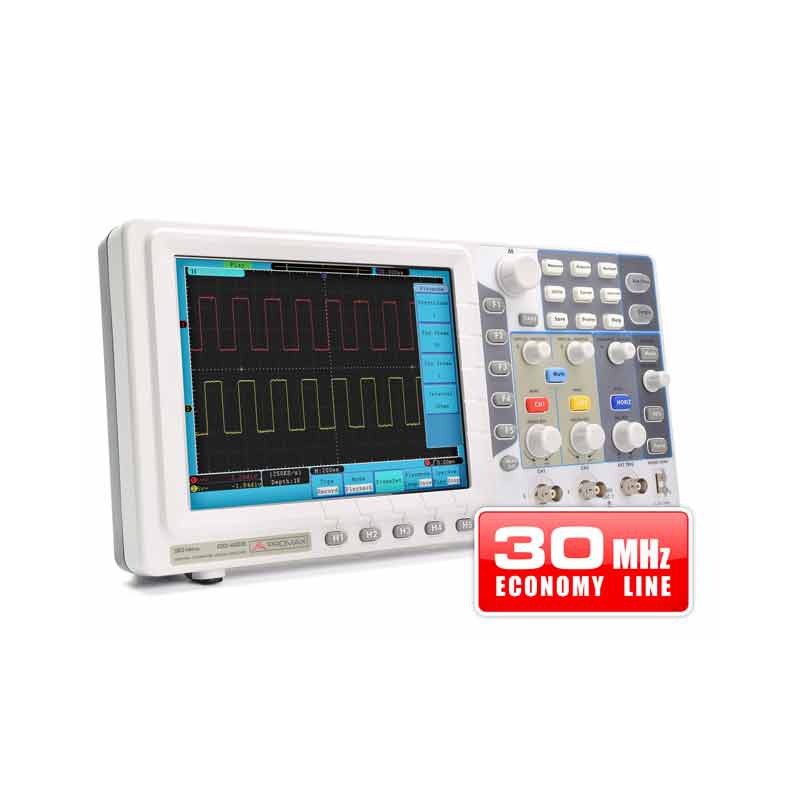

Osciloscopio digital de 30 MHz OD-603

Osciloscopio digital (30 MHz) económico, con control remoto

Osciloscopio digital económico con diferentes modos de trigger, 20 medidas automáticas, almacenamiento de formas de onda y conexión USB, LAN y RS-232.

El osciloscopio digital modelo OD-603 de PROMAX presenta un ancho de banda de hasta 30 MHz y una tasa de muestreo en tiempo real de hasta 500 MS/s. Este osciloscopio digital de gama económica dispone de una pantalla de grandes dimensiones de 8'.

Incluyen funciones avanzadas tales como diferentes modos de trigger, 20 medidas automáticas, almacenamiento de formas de onda y conectividad USB.

Su cuerpo ultra fino (solo 8 cm de profundidad), diseño compacto y poco peso convierten a estos osciloscopios digitales PROMAX en ideales no solo para aplicaciones de sobremesa como diseño de circuitos o líneas de producción sino también para aquellos casos que requieren transportar el instrumento de un lugar a otro: Mantenimiento de automóviles, educación y formación, etc.

  • Ancho de banda: 30 MHz
  • Muestreo: 500 MS/s
  • Escala horizontal: 4 ns a 100 s/div, pasos de 1-2-4
  • Tiempo de subida (rise time): ≤ 11 ns
  • Trigger: Flanco, Pulso, Vídeo, Pendiente
  • Canales: 2 + 1 (externo)
  • Pantalla: TFT color 8”, 800x600 píxeles
  • Aislamiento de canal: 100:1 (50 Hz), 40:1 (10 MHz)
  • Máx. tensión de entrada: 400 V (PICO-PICO) (CC + CA PICO-PICO)
  • Precisión de ganancia CC: ±3%
  • Longitud de registro: 10 K
  • Factor de atenuación de sonda: 1x, 10x, 100x, 1000x
  • Precisión Tasa muestreo/Tiempo relé: ±100 ppm
  • Interpolación: sin(x) / x
  • Acoplo de entrada: CC, CA y Tierra
  • Conversor A/D: Resolución de 8 bits (2 canales simultáneos)
  • Sensibilidad vertical: 5 mV a 10 V/div
  • Modos de trigger: Auto, Normal, Único
  • Frecuencia de Línea/Cuadro (vídeo): NTSC, PAL y SECAM
  • Medida de cursor: ΔV y ΔT entre cursores
  • Funciones matemáticas: Suma, Resta, Multiplicación, División, FFT
  • Almacenamiento de formas de onda: 15 formas de onda
  • Figura Lissajous: (Ancho de banda completo). Diferencia de fase: ±3 grados
  • Interfaces de comunicación: USB 2.0, USB para almacenamiento de ficheros, LAN, RS-232
  • Alimentación: De 100 a 240 V AC, 50/60 Hz CAT II
  • Dimensiones: 348 (Ancho) x 170 (Alto) x 78 (Profundidad) mm
  • Peso: 1,5 kg
  • Accesorios incluidos: 2 Sondas pasivas, Cable de red, Cable USB, Guía rápida
  • Medidas automáticas: 20 medidas automáticas
