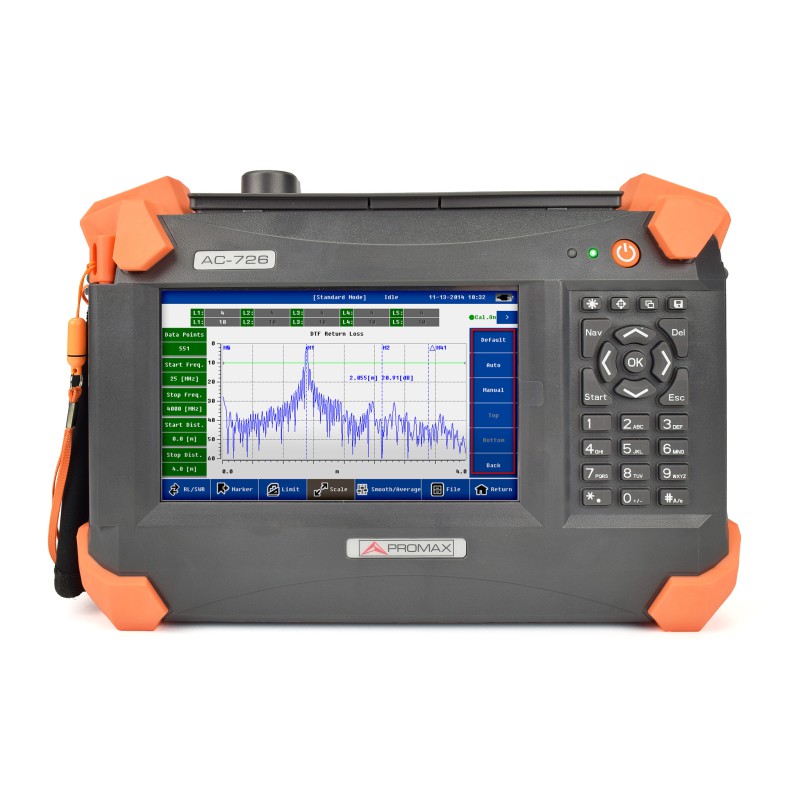

El AC-726 es un analizador que permite conocer la adaptación de impedancia de las líneas de transmisión de RF para confirmar que la potencia transmitida desde los equipos emisores llega perfectamente a los diferentes puntos de las torretas en las que se sitúan las antenas. Se trata de un reflectómetro para cables de RF basado en la tecnología de medida FDR (Frequency Domain Reflectometry) que permite conocer a qué distancia se produce un fallo o una desadaptación.

Realiza el análisis de DTF-Return Loss (distancia al fallo de las pérdidas de retorno), DTF-VSWR (distancia al fallo de las ondas estacionarias) así como las pérdidas de retorno y las estacionarias en función de la frecuencia. Otra medida muy importante es la de las pérdidas de los cables en función de la frecuencia. El equipo dispone de conector USB para traspasar datos y para realizar capturas de pantalla además de un RJ45 para conectar en red. Se trata de un producto imprescindible para los profesionales de la RF, sea cual sea su dedicación, así como los fabricantes de cables y de sistemas de transmisión y antenas. Los instaladores de tipo D del Registro de instaladores ya pueden disfrutar de un equipo útil y muy simple de utilizar.

• Margen de frecuencias: De 25 MHz a 4000 MHz
• Resolución de frecuencia: 100 kHz
• Precisión de frecuencia: ±25 ppm
• Potencia de salida: 0 dBm (típica)
• Capacidad anti-jamming: Frecuencia: -5 dBm / Canal: +17 dBm
• Pérdidas de retorno: De 0 a 60 dB (resolución 0,01 dB)
• VSWR: De 1 a 65 (resolución 0,01)
• Pérdidas de cable: De 0 a 30 dB (resolución 0,01 dB)
• Distancia a fallo: De 0 a 60 dB (longitud 1500 m)
• Puntos de medida: Hasta 1103
• Memoria de almacenamiento: Hasta 2000 trazas
• Directividad: 42 dB (después de la calibración)
• Inmunidad a la interferencia (en canal): 17 dBm > 1 MHz de distancia de la frecuencia portadora
• Inmunidad a la interferencia (en frecuencia): -5 dBm, dentro de ± 10 kHz de la frecuencia portadora
• Conector: Tipo N, hembra
• Impedancia de entrada: 50 Ω
• Pantalla: Táctil resistiva de 7 pulgadas; resolución 800 x 480
• Interfaz de datos: 1x USB host, 1xUSB device, 1xLAN 10M/100M
• Memoria de almacenamiento: > 2000 trazas
• Idioma: Español, inglés
• Batería interna: Litio 11,1 V 7800 mA recargable
• Adaptador externo: De 110 a 240 V (50 a 60 Hz) salida DC 16 V / 3,75 A
• Peso neto: 2,5 Kg.
• Dimensiones: 290 (Ancho) × 175 (Alto) × 75 (Profundidad) mm
