Kонстеляционная диаграма

5 Декабрь, 2017.

Диаграмма созвездие,  является графическим изображением (так называемым I-Q) цифровых символов, полученных за определенный период времени.

Существуют различные типы диаграммы созвездия для различных режимов модуляции. С ТВ и Спутниковый анализатор RANGER Neo можно отображать созвездия для DVB-T/T2, DVB-C/C2 и DVB-S/S2.

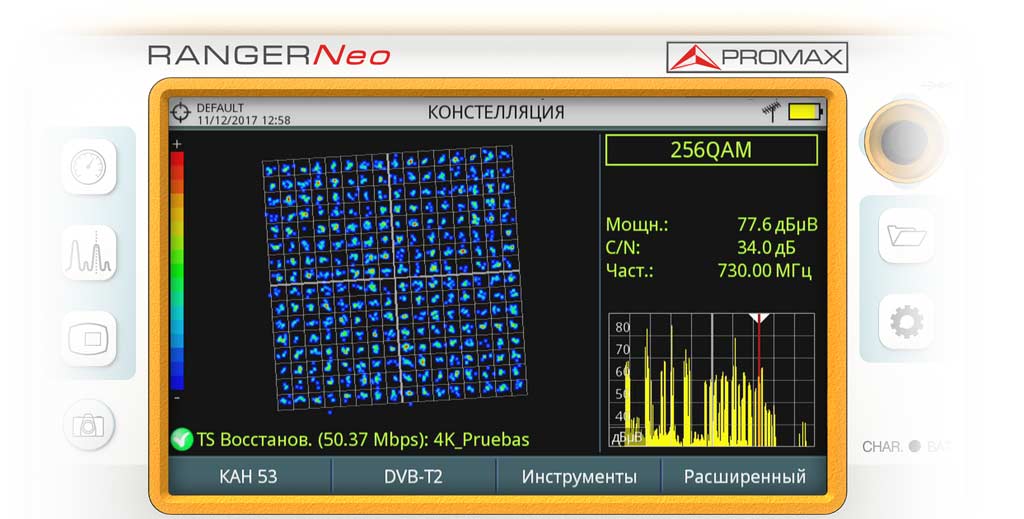

Диаграмма созвездия для DVB-T2 канала (Цифровое наземное телевидение высокой четкости) в RANGER Neo
Диаграмма созвездия для DVB-T2 канала
(Цифровое наземное телевидение высокой четкости) в RANGER Neo

В случае идеального канала передачи, без шумов и помех, все символы поступают в демодулятор без ошибок. В этом случае они представлены в созвездие с ясной точкой.

Если есть шумы и помехи, демодулятор не всегда получает символы правильно. В этом случае точки рассеиваются и создают различные формы, которые позволяют определить с первого взгляда тип шума в сигнале.

64QAM созвездие для DVB-C на экране прибора
64QAM созвездие для DVB-C на экране прибора
8PSK созвездие для DVB-S2 (спутниковое телевидение высокой четкости) на экране прибора
8PSK созвездие для DVB-S2 (спутниковое телевидение высокой четкости) на экране прибора

Каждый тип модуляции представлен по-разному. DVB-C сигнал 16QAM представлен на экране в 16 различных зонах, DVB-C 64QAM представлен на экране в 64 различных зонах и так далее.

Созвездие показывает в разных цветах плотность точек. Оно позволяет масштабирование и прокрутка, а также есть специальная кнопка, чтобы очистить изображение.
