IPTV измерения с RANGER Neo

5 Декабрь, 2017.

Полевой измерительный прибор RANGER Neo  предлагает шаги, чтобы понять, выявить и устранить проблемы, возникающие в телевизионных сетях с IP (многоадресный IPTV), который широко используется в гостиницах и других крупных телевизионных сетях. Изменения параметров качества IPTV в последнем участке передачи, является очень важным во время установки и обслуживания этих сетей.

RANGER Neo позволяет прием IPTV телевизионных программ, отображать их на экране вместе с другой важной информацией. Таким образом, прибор RANGER Neo является тоже передовым измерителем для IPTV.

Таким образом, прибор  RANGER Neo является тоже передовым измерителем для IPTV.

В дополнение к приемнику IPTV, вы можете одновременно использовать дополнительные инструменты, такие как анализатор транспортного потока, который покажет всю информацию, содержащуюся в таблицах PSI/SI, связанных с транспортным потоком и эго IP пакеты.

Посмотрите измерения IPTV с полевым измерительным прибором RANGER Neo

Введение в IPTV

IPTV означает Телевидение по IP. Это система цифровой дистрибуции телевизионного сигнала, через широкополосные IP сети для передачи данных.

Основное различие IPTV с традиционным ТВ является то, что традиционная телепередача транслирует одновременно все каналы (Пользователь настраивается на одном и игнорирует все остальное). В IPTV, приемник получает только выбранный канал. Для переключения каналов, декодер отправляет запрос на контент-сервере, который посылает новый поток данных к клиенту с выбранного канала.

IPTV использует два режима передачи в зависимости от объема сети: многоадресная передача (Multicast) и одноадресная передача (Unicast).

Что это такое: многоадресная передача (Multicast) и одноадресная передача (Unicast)?

Режим многоадресной передачи распределяет все программы, которые через маршрутизаторы достигают до всех "подписчиков" с приемниками для контента. Они потом будут решать, хотят ли отображать одну из программ, которые получают. Эта модель требует больше обработки из сетевых элементов и используется в закрытых сетях, таких как гостиницы или компании.

Основным преимуществом в режиме многоадресной передачи является то, что неограниченное число клиентов может получить ту же самую программу без увеличения пропускной способности сети.

Многоадресная передача (Multicast)
Многоадресная передача (Multicast)

Режим одноадресной передачи передает по сети столько копий программы, сколько число приемников, которые заказали ее просмотр (если получатель не заказал программы, он ее не получает). Этот метод требует большой полосы пропускания в сети, потому что общая пропускная способность будет кумулятивной и зависит от числа приемников, которые запросили просмотр данной программы.

Одноадресная передача (Unicast)
Одноадресная передача (Unicast)

IPTV измерения

Один из трех экранов IPTV измерений доступный в RANGER Neo
Один из трех экранов IPTV измерений доступный в RANGER Neo

RANGER Neo показывает следующие параметры качества IPTV:

  • Измерения по многоадресному приему: пакеты, принятые / потерянные / исправленные, процентное соотношение использования буфера, битрейт транспортного потока...
  • Измерения по полученному трафику: сеть передачи данных, скорость передачи и IP пакеты, полученные с ошибками.
  • Интернет параметры: скорость, протокол IP (UDP/RTP), исправление ошибок данных (FEC), пакеты TS...
  • Декодирование IPTV программы
  • Адрес сервера данных и протокол связи (UDP / RTP) .

Время между прибытием пакетов

При оптимальной IPTV передаче, все пакеты достигают своего назначения в короткий и более или менее постоянный промежуток времени. Эта функция проверяет непрерывность приема пакетов в выбранном транспортном потоке.

В целом, измерения должны находятся вначале графики, вблизи малых значений времени. Разброс значений по оси времени может указывать на проблемы в сети.

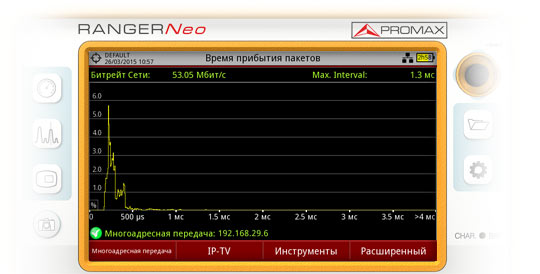

Время между прибытием пакетов
Графика "Время между прибытием пакетов" показывает процент IP пакетов в зависимости от времени между пакетами.

Инструмент PING

Это процесс, который посылает серию ICMP (Internet Control Message Protocol) пакетов из RANGER Neo к другому компьютеру, подключенному к IPTV сети. При оптимальных условиях, ответы будут получены через одинаковые интервалы времени.

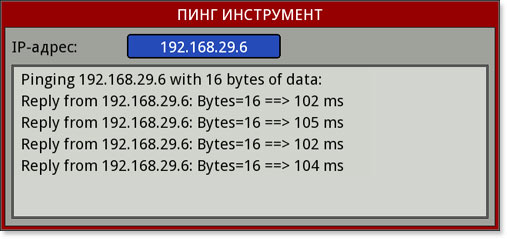

Инструмент PING
Инструмент PING.

В зависимости от модели. Смотрите сравнительная таблица.
