Управление сигналами T2-MI с полевыми измерительными приборами HD RANGER 2

9 Июль, 2015.

В DVB-T2 технологии вещания, мультиплексоры доставляют один или несколько TS MPEG-2 сигналов в шлюзе Т2. Т2 шлюз посылает каждый MPEG-2 TS в конкретный PLP (Physical Layer Pipe) и создает более сложный многоуровневой сигнал, известный как T2-MI (Т2 интерфейс модулятора).

Сигнал T2-MI включает в себя данные синхронизации для SFN трансляции и дает DVB-T2 модулятору параметры модуляции и настройки для каждого PLP.

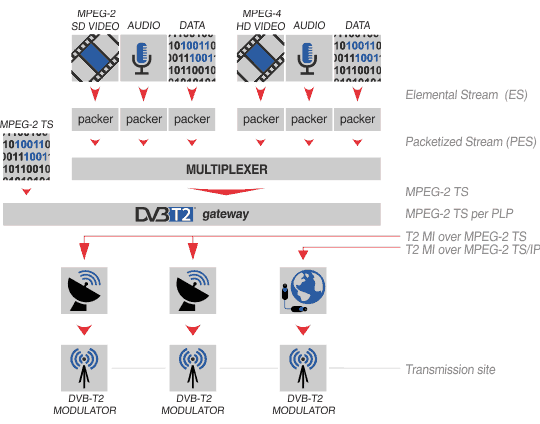

Как MPEG-2 MI (интерфейс модулятора) генерируется и передается
Как MPEG-2 MI (интерфейс модулятора) генерируется и передается.

T2-MI используется исключительно в связях между выходом шлюза Т2 и входом DVB-T2 модуляторов, и транспортируется с помощью либо TS-ASI или IP.

Полевой измерительный прибор RANGERNeo 2 позволяет прием Т2-MI через TS-ASI, RF или IP (многоадресной) вход, позволяя пользователю запись сигнала Т2-MI в файл и воспроизводить файл, содержащий записанный Т2-MI через TS-ASI выхода прибора.

Запись и воспроизведение из Т2-MI с помощью полевого измерительного прибора PROMAX
Запись и воспроизведение из Т2-MI с помощью полевого измерительного прибора PROMAX.
