MO-180: Modulador DVB-T y DVB-H

MO-180: Modulador DVB-T y DVB-H

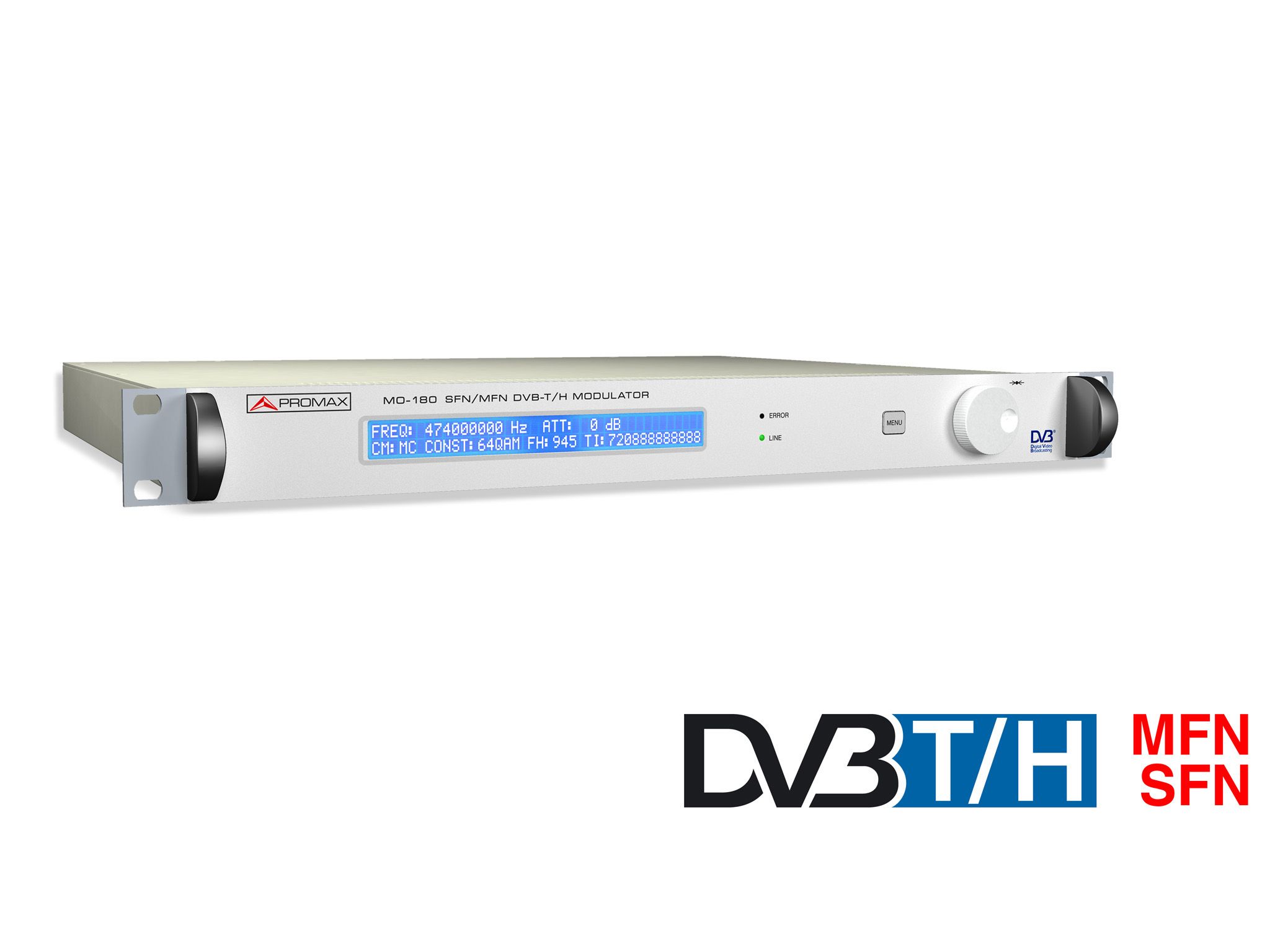

El MO-180 es un modulador DVB-T/H de SFN/MFN contenido en un chásis estándar 1U de 19”. Tiene dos entradas TS DVB-ASI y una entrada TS DVB-SPI.


El MO-180 es un modulador DVB-T/H de SFN/MFN contenido en un chásis estándar 1U de 19”.

El modulador tiene dos entradas TS (Transport Stream) DVB-ASI y una entrada TS DVB-SPI. También tiene entradas de 1 pps de 10 MHz que, junto con el paquete MIP contenido en el TS, se usan para sincronización SFN. También hay disponible una salida de 10 MHz.

Modulador para la alta definición

Los servicios incluidos en la trama de transporte pueden ser audio, vídeo o datos en formato MPEG-2 o MPEG-4, y pueden corresponder a programas libres o codificados en definición estándar (SDTV) o en alta definición (HDTV).

ENTRADA MPEG-2 TS
  • 2xDVB-ASI 75 Ω
  • 1xDVB-SPI LVDS DB-25
  • Modo burst y paquetes continuos
SALIDAS
Salida FI
  • Conector 50 Ω hembra
  • Polaridad normal o invertida
Salida RF
  • Conector 50 Ω hembra
  • Margen 45 - 875 MHz
PARÁMETROS DVB-T/H
Portadoras 2k, 4k, 8k
Intervalos de guarda
  • 1/4, 1/8, 1/16, 1/32
  • 1/2, 2/3, 3/4, 5/6, 7/8
In-depth DVB-H Symbol interleavers En 2k y 4k
Constelaciones QPSK, 16 QAM y 64 QAM
Modos Jerárquicos 16 QAM y 64 QAM, constelaciones con a = 1, 2 ó 4
SFN/MFN Si
Pre-corrector No lineal, Factor de cresta, 26 puntos
Señalización TPS CellID, DVB-H time slicing y MPE-FEC
Ancho banda del canal 5, 6, 7 y 8 MHz
Parámetros de modulación Se pueden extraer del paquete MIP
MODOS DE TEST
  • Suprimir portadoras
  • Portadoras piloto
  • Portadora única
  • Paquetes de test del TS
  • Secuencias PRBS
  • Inyección de bits erróneos
INTERFAZ DE CONTROL RS-232C (SNMP opcional)

MO-180

IC-060

MO-380 / MO-381

MO-480 / MO-481
MODULACIÓN DE SALIDA
DVB-T2 × × ×
DVB-T × ×
DVB-H × × ×
QAM × × ×
ISDB-T/TB × × ×
Modos de funcionamiento SFN y MFN N/D SFN y MFN SFN y MFN
ENTRADAS
DVB-ASI 2 1 2 2
DVB-SPI 1 × × ×
IP × × 1 1
Referencia GPS ×
Referencia 10 MHz ×
SALIDAS
FI × × ×
RF 45 a 875 MHz
MER >38 dB
48 a 862 MHz
MER >35 dB
30 a 900 MHz
MER >44 dB
30 a 900 MHz
MER >42 dB
MODOS DE TEST SOPORTADOS
Suprimir portadoras ×
Portadoras piloto × × ×
Portadura única × × ×
Paquetes de test × × ×
Secuencias PRBS ×
Inyección de bits erróneos × × ×
Poner a cero el primer símbolo × × ×
Tono único RMS × ×
Null P1 preamble × × ×
OTRAS CARACTERÍSTICAS
Dimensiones 1U (482x44x381 mm) 1U (482x44x482 mm) 1U (482x44x381 mm) 1U (482x44x381 mm)
Otros factores de forma × × OEM (116x61x258 mm) OEM (116x61x258 mm)
Alimentación 90 a 250 V (50-60 Hz) 90 a 260 V (50-60 Hz) 90 a 250 V (MO-380)
12 V (MO-381)
90 a 250 V (MO-380)
12 V (MO-381)
Consumo 20 W 30 W 15 W (MO-380)
22 W (MO-381)
15 W (MO-380)
22 W (MO-381)
