Vorbereitung zur Messung

Wie bereits erklärt, benötigt man für die Messungen zusätzlich ein Antennenmessgerät wie z. B. das TV Explorer.

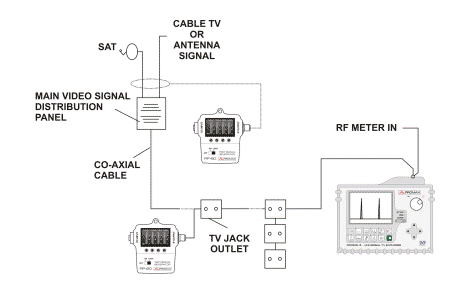

Mit diesen beiden Geräten kann der Frequenzgang von SAT- oder terrestrischen TV-Netzen in Hotels, Apartmentanlagen, Häusern usw. problemlos überprüft werden. Verschiedene Anschlussmöglichkeiten sind in der Abbildung dargestellt.

Zunächst muss mit dem TV Explorer eine Kalibrierung durchgeführt werden. Dazu den RP-080 direkt an das TV Explorer anschließen. Der RP-080 wird mit Hilfe der LNB-Fernspeise-Funktion über den HF-Ausgang des TV Explorer mit Strom versorgt.

Den ABSCHWÄCHER-TEST (im terrestrischen Band) bzw. ZF-TEST (im SAT-Band) finden Sie im Menü FUNKTIONEN.

Nachdem diese Funktion eingestellt ist, bietet das TV Explorer die Option KALIBRIEREN an. Alle Kabel- und Anschlussabweichungen werden nun kompensiert und die Pegel der verfügbaren Pilotfrequenzen auf Null gestellt.

Überprüfung einen TV SAT - UHF-Installation
